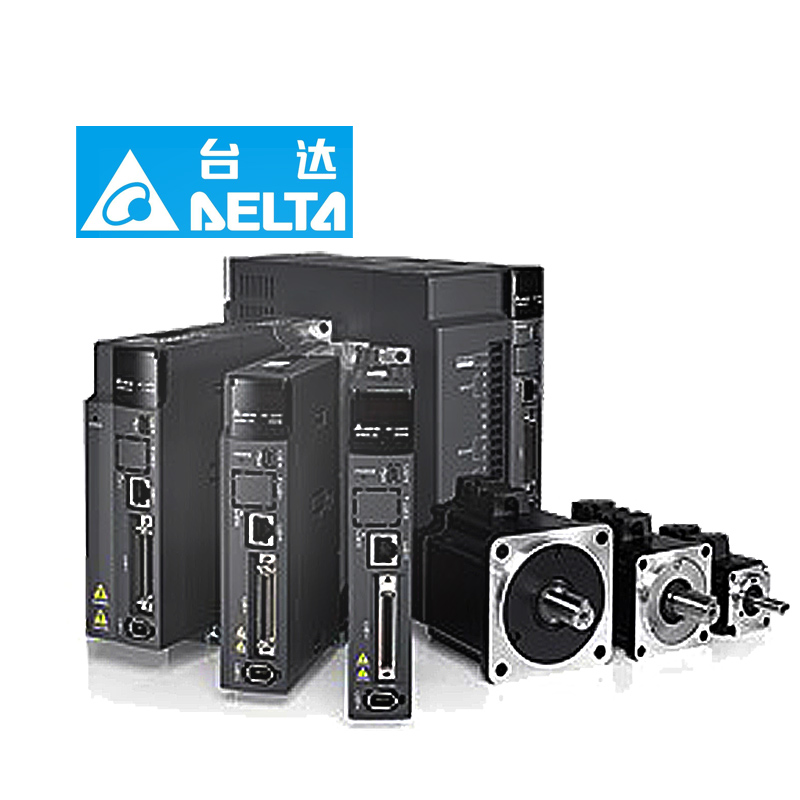

臺達A3 380V 5..5KW伺服驅動器 ASD-A3-5543-E通訊協議EtherCAT

型號 - ASD-A3-5543-E

品牌 - 臺達

介紹 - 臺達 A3 伺服驅動具有高響應、高精度、功能豐富、節能高效及易操作等優勢，具體如下：
高響應速度：速度響應頻率可達 3.1kHz，響應頻寬較前代產品提升 3 倍，能更實時地追隨命令，大幅縮短位置到達整定時間，可有效優化設備產能，滿足高速運動控制需求。
高精度定位：馬達搭載 24-bit 高解析絕對式編碼器，單圈分辨率達 16,777,216 脈波，定位更加精準。同時，低速加工應用更平穩，能有效提升加工表面光潔度，且斷電不遺失馬達位置。

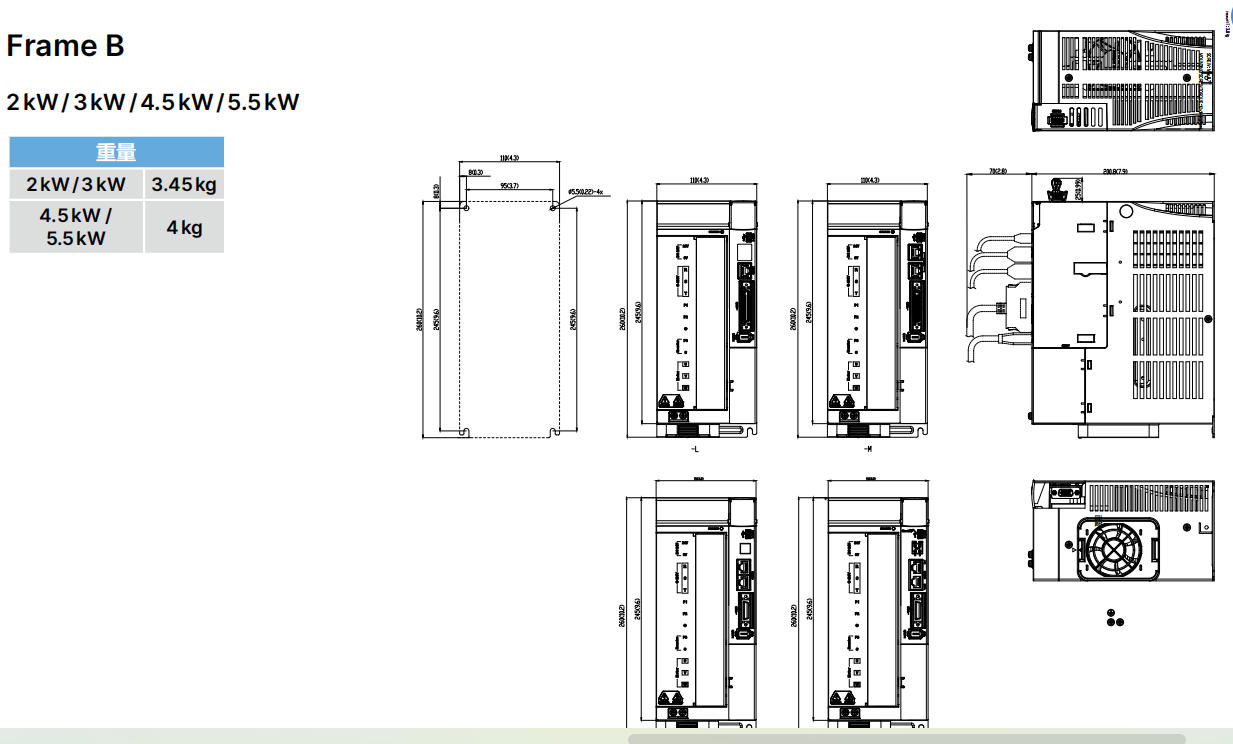

產品參數 技術規格安裝尺寸應用案例



精巧外型設計

驅動器面寬與馬達長度縮小約 20% (與 A2 相比)

節省設備安裝空間與重量，設備小型化的實現

直覺式軟件接口

全新樹狀結構功能選單，使用易上手

圖標化的參數設定接口，減少設定錯誤的機率，直覺又省時

多軸共直流母線設計

多軸共直流母線設計，保持直流母線電壓穩定，回生能量再利用，機械設備更節能

多臺驅動器使用共直流母線功能，節省煞車電阻使用數量，降低成本

機構診斷功能測量機構彈性系數與阻尼系數對大批量機臺組裝可用于核對其一致性經不同時間點的比對，可了解機構的老化與變異程度

低頻擺蕩抑制

對高撓性機臺，有效抑制機構振蕩，提升運轉效能

主動式演算抑制法則，可避免末端機臺抖動，增快運轉速度

絕佳抑振能力

高頻振動濾波

自動搜尋共振頻率點時間縮短，減少對機構沖擊

同時抑制5組高頻共振，濾波寬度可靈活調整，降低受影響帶寬帶

強健自調適能力

自動增益調適功能

內建專家級自動調機功能，降低伺服使用門坎，優化設備性能

引導式與對話式的自動調機功能，只要循序簡單設定即完成伺服增益調整

支持面板按鍵與軟件自動調適功能

進階運動控制功能

內建更靈活的運動控制，功能加值、升級

可規劃99段運動行程

直覺式圖標化接口操作

可執行四則運算/比較

路徑迭合/路徑跳躍

原點復歸模式

電子凸輪

位置/速度規劃

24-bit高解析絕對型編碼器

單圈分辨率16,777,216脈波，定位更加精準

低速加工應用更平穩，有效提升加工表面光潔度

絕對型編碼器，斷電不遺失馬達位置

3.1kHz速度響應帶寬

A3響應帶寬提升3倍，命令追隨更實時

幅縮短位置到達整定時間，優化設備產能


二、功能適配對比（核心差異點）

控制方式與靈活性
- L（脈沖）：僅支持 “脈沖 + 方向”“A 相 + B 相” 等傳統脈沖控制，需上位機持續發脈沖實現運動；無總線級參數讀寫，單軸參數需單獨調試，多軸控制時接線復雜（每軸需脈沖線、信號線）。
- E/F（EtherCAT/DMCNET）：支持總線下發運動指令（位置 / 速度 / 轉矩模式），可批量讀寫多軸參數（如同時修改 10 軸電子齒輪比），支持 “同步運動”“凸輪同步” 等復雜功能，無需每軸單獨接線（僅需總線主線 + 電源）。
- M（CANopen）：支持 DS402 標準運動模式（位置 / 速度 / 轉矩），可實現多軸參數批量管理，但同步功能較弱（無分布式時鐘），復雜多軸協同需額外做同步處理。
調試與維護效率
- L（脈沖）：調試依賴 “上位機發脈沖 + 驅動器單獨調增益”，多軸調試時需逐一驗證，故障排查需檢查脈沖線、信號線（如斷線、干擾），效率低。
- E/F（EtherCAT/DMCNET）：通過專用軟件（如 Delta Servo Studio、TwinCAT）可視化調試，可實時監控多軸運行數據（位置 / 電流 / 溫度），故障時直接上報總線錯誤代碼（如通訊超時、同步異常），定位快。
- M（CANopen）：支持通用 CANopen 調試工具（如 CANoe），兼容性強，但調試深度不如專用工業總線，復雜功能（如電子凸輪）需額外配置映射對象字典，門檻略高。

三、適用場景對比（選型關鍵）

L（脈沖通訊）：適合單軸獨立控制、對同步無要求的場景，如：
- 小型設備（如點膠機、單軸送料機構）；
- 改造傳統設備（原有 PLC 僅支持脈沖輸出，無需升級控制器）；
- 低成本需求場景（如批量生產的簡單傳動設備）。
E（EtherCAT 通訊）：適合高速多軸協同、高同步精度的場景，如：
- 六軸機器人、SCARA 機器人（需關節間毫秒級同步）；
- 精密印刷 / 包裝設備（多軸套印、裁切同步）；
- 需兼容第三方高端控制器（如倍福、西門子）的場景（EtherCAT 協議開源）。
F（DMCNET 通訊）：適合全臺達生態、中高速多軸控制的場景，如：
- 臺達 PLC（如 DVP-EH3）+ A3 伺服的成套設備（無需額外適配，即插即用）；
- 車間生產線（多軸輸送、定位同步，需長距離布線）；
- 追求調試效率的場景（臺達軟件一鍵配置總線參數，無需手動映射）。
M（CANopen 通訊）：適合多品牌設備混合組網、對同步要求不高的場景，如：
- 中小型生產線（如裝配線，需搭配第三方傳感器 / 執行器）；
- 低成本多軸控制（如 4 軸以下輸送線，同步精度要求 ±10μs 以內）；
- 需靈活擴展的場景（CANopen 支持熱插拔，可隨時增加軸數）。
