型號 - ASD-E3C-1021-E放
品牌 - 臺達

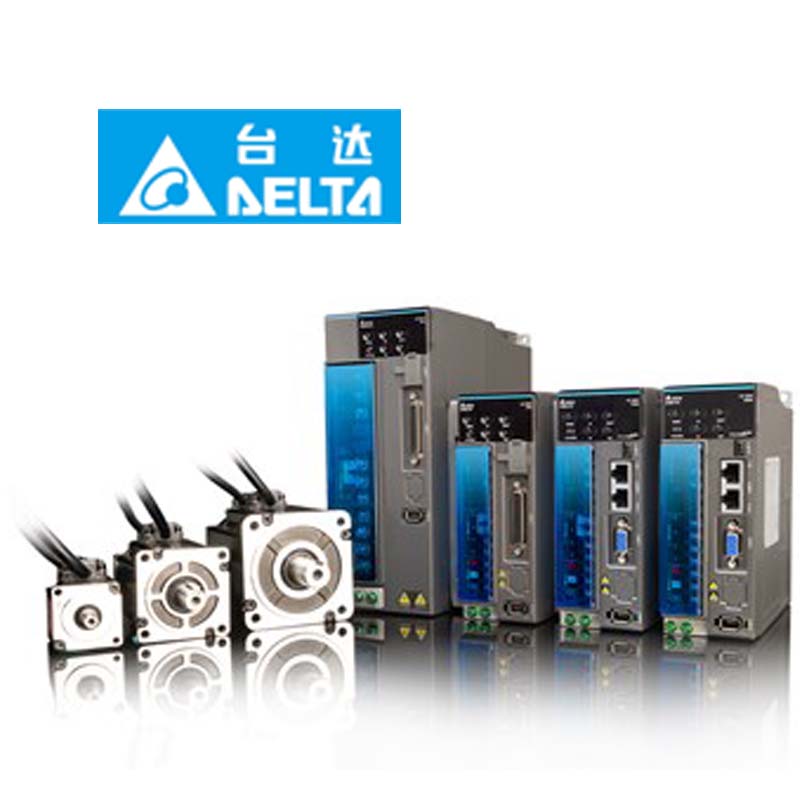

介紹 - 臺達 ASDA-E3 是一款高性價比基礎功能型交流伺服系統，適配 200-230V 電壓，功率覆蓋 0.1kW–3kW，含 E3 與 E3C 子系列，滿足多行業基礎自動化需求。
產品響應帶寬達 2.5kHz，電機最高轉速 6000rpm，扭矩過載倍率 3.5 倍，搭配 22bit 光學編碼器，定位精準。驅動器與電機體積較 B2 系列分別縮小 20%、25%，節省空間，支持位置、速度、轉矩三種控制模式。其內置高頻共振抑制功能，可自動掃描濾波，優化剛性不足問題，廣泛適用于紡織、包裝、金屬加工等領域的傳動。
性能優化? ? 響應頻寬
? 響應頻寬提高：由 ASDA-B2 的 0.5 kHz 提升到? ASDA-E3 的 2.5 kHz
? 整定時間縮短 13%，生產效率提升，整定時間快
? 提升控制分辨率，優化系統穩定性 相同負載條件，可實現更高頻寬響應? 性能提升
高轉速與高轉矩
? 最高轉速提升到 6,000 rpm?
? 轉矩過載倍率提升至 3.5 倍
? 大幅提高產能及工作效率
節省空間? ASDA-E3 驅動器體積,相較 B2 最多縮小 20%,? ASDA-E3M 電機體積最多縮小 25%
振動抑制功能? 5 組高頻共振抑制? 濾波頻率范圍擴展至 5,000 Hz? 自動掃描并完成共振抑制
強健的自調試能力
? 內置專業演算法，通過軟件簡易的設定即可完成調試，提升設備組裝與測試效率,
? 適用于慣量變化大的應用
優異的功能
內置運動控制 ( 僅 E3-E 支持 )
? 99 段 PR 讓使用者靈活規劃運動命令
? 條件判斷功能
? 圖示化界面操作，簡易設定
? 復歸原點模式、位置、速度規劃
? 路徑疊合、路徑插斷、路徑跳躍、參數設定
高速抓取功能
? EtherCAT 通訊模式下，支持兩組探針功能 (Touch Probe)
系統分析工具
機構剛度診斷功能
? 診斷機構彈性與阻尼系數，?
機臺結構特性數據化
? 通過數據收集，確保量產機臺的一致性
頻域響應分析
? 確認系統穩定度
? 比對增益調整前后相位，確保系統安全裕度
高分辨率編碼器
? 高分辨率，控制定位更精準
? 增量型編碼器可紀錄單圈絕對位置，重新上電后不需原點復歸
? 絕對型編碼器斷電后，圈數及位置不遺失
? 22-bit 光學式編碼器：編碼器更輕薄、更省電，搭配獨家補償功能，提高編碼器精度
? 17-bit 磁性式編碼器：磁感應技術，提高抗震及耐油污能力
圖面式參數設定
? 圖面式參數與增益設定，使用者可直觀的設定所需功能與調整參數進階增益調試功能
? 提供更細微的調機模式，可依不同設備與運轉特性進行調整，達到最佳狀態系統分析界面
速度開環模式
? 將系統設定最佳化，優化設備能力系統模塊模式
? 可檢測設備結構的機構剛性
示波器功能
ASD-E3-L 支持 :
? 最大 4 通道，16-bit 數據，2 kHz 更新頻率
? 高分辨 2 通道，32-bit 數據，2 kHz 更新頻率
? 高取樣 2 通道，16-bit 數據，4 kHz 更新頻率
ASD-E3-E 支持 :
? 最大 8 通道，16-bit 數據，10 kHz 更新頻率
? 高分辨 4 通道，32-bit 數據，10 kHz 更新頻率
? 高取樣 4 通道，16-bit 數據，20 kHz 更新頻率
EtherCAT 通訊功能
符合 IEC 61158 及 IEC 61800-7 現場總線標準
支持 CiA402 規格中所有 CoE 模式和各項命令模式
同步周期縮短
? ASDA-E3 系列擁有 125 μs 同步周期，較 ASDA-A2 提升 8 倍
節省配線
? 省去傳統脈沖單軸式配線，適于多軸控制架構，亦可直接單線串接遠端 I/O 模塊
EtherCAT 通訊功能。串接距離長
? 兩站間最長距離可達 50m，串接軸數取決于上控設備的限制
兼容前代機型
ASDA-A3 / B3 / E3 的 EtherCAT 通訊功能可支持與 ASDA-A2-E 新舊系列混合使用，會以更新速度較慢者為通訊周期
?
